EHRT_冲剪机_HC 80_专业型

文字:[大][中][小] 2019-3-19    浏览次数:5214

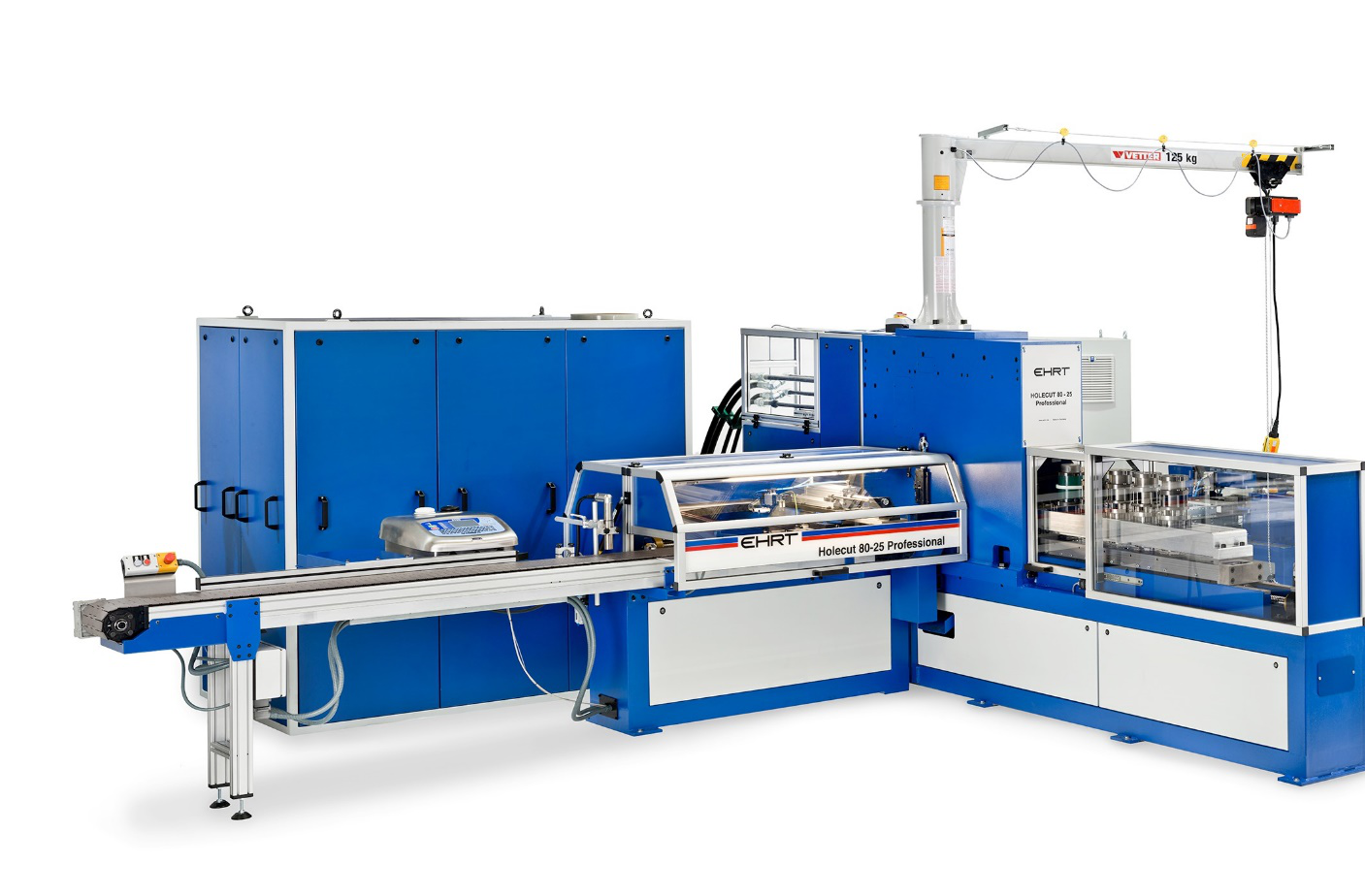

1、设备实物图片


2、设备技术参数

技术指标

规格

备注

设备尺寸

8654x4804x1907

x宽x高

设备重量

7000 kg



冲剪力 Punch Force

400KN/800kN



冲剪压力 Punch Pressure

max. 280 bar



冲剪系统 Punch System

液压(hydraulic)

340KN/785kN

oil volume 160l/250l, viscosity 46

材料宽度 Material Width

15~260mm

0.6~12”

材料厚度 Material Thickness

Steel:5~10mm

Cu/Al:5~20mm

Steel:0.1~0.4”

Cu/Al:0.1~0.8”

材料长度 Material Length

150~6000mm

1.2~2.36”

刀具站数量 Number tool stations

7



最多刀具 Max. number of punches

37

61多子模*6

切刀模*1

一次切刀站 Single cutting station

YES



刀具外围尺寸 Punch cladding circle

56mm

61多子模*43mm

定位速度 Positioning Speed

80 m/min



轴向加速度 Axis Acceleration

4 m/s²



轴定向精度 Axis Positioning Accuracy

±0.05mm



数控系统 CNC Control

Beckoff



外部供电 Electrical Connection

3 Ph/N/PE 400V iEC



熔断保护Fuse Protection

125A



压力空气消耗 Air consumption

Max. 120 l/min



外部供气 Air connection

G ¼ , 6 bar



控制单元 Control Unit

Industrial PC

with Windows 7 or higher

软件 Software

PowerPunch



网络兼容 Network-Compatible

YES



外表颜色 Finishing

RAL 5010 Gentian Blue

Doors and Covering RAL 7035 Light Grey

安全装置 Safety Installations

All danger zones are secured according to CE standards (Cat 2)





3、主要特点及功能

3.1 本设备属于EHRT专业型冲剪机,具有高可靠性,能满足高负荷生产需求。


3.2 专业型系列配备三个CNC控制轴,加工精度高。设备操作简易,操作员仅负责启动机器,放入材料,然后移走生产部件;对于进料和移走生产部件还可以通过不同选择尽可能实现自动化操作。这样,可以为生产过程节省大量时间,提高了生产效率。


3.3 EHRT的刀具系统可以简单快速地更换刀具,大限度地缩短安装时间。使用MultiTools 6合1多子模时,机器最多可安装36个冲刀和1个切断刀具。此外,最多还可以安装1-2个SingleTaps攻丝站。


3.4 EHRT采用软件+硬件的解决方案,各单台设备间可以进行连接,从而可以基于来自公共数据库的同一个生产文件来进行生产。


3.5 本设备控制器采用倍福(Beckhoff)的PLC,可以通过远程访问实现机器的维护和软件更新。


3.6 此外,设备还具有其它特点:如,1)在加工过程中,工件通过特殊夹具侧面夹紧,大限度地减少由夹具形状造成的对工件的任何损坏,由于采用了特殊夹具,可以在整个工件上进行冲孔;2)刀具配有特别坚固的弹簧,由于高的回缩力,甚至对于厚金属条杆可以用小的冲剪间隙生产。
