>>产品介绍

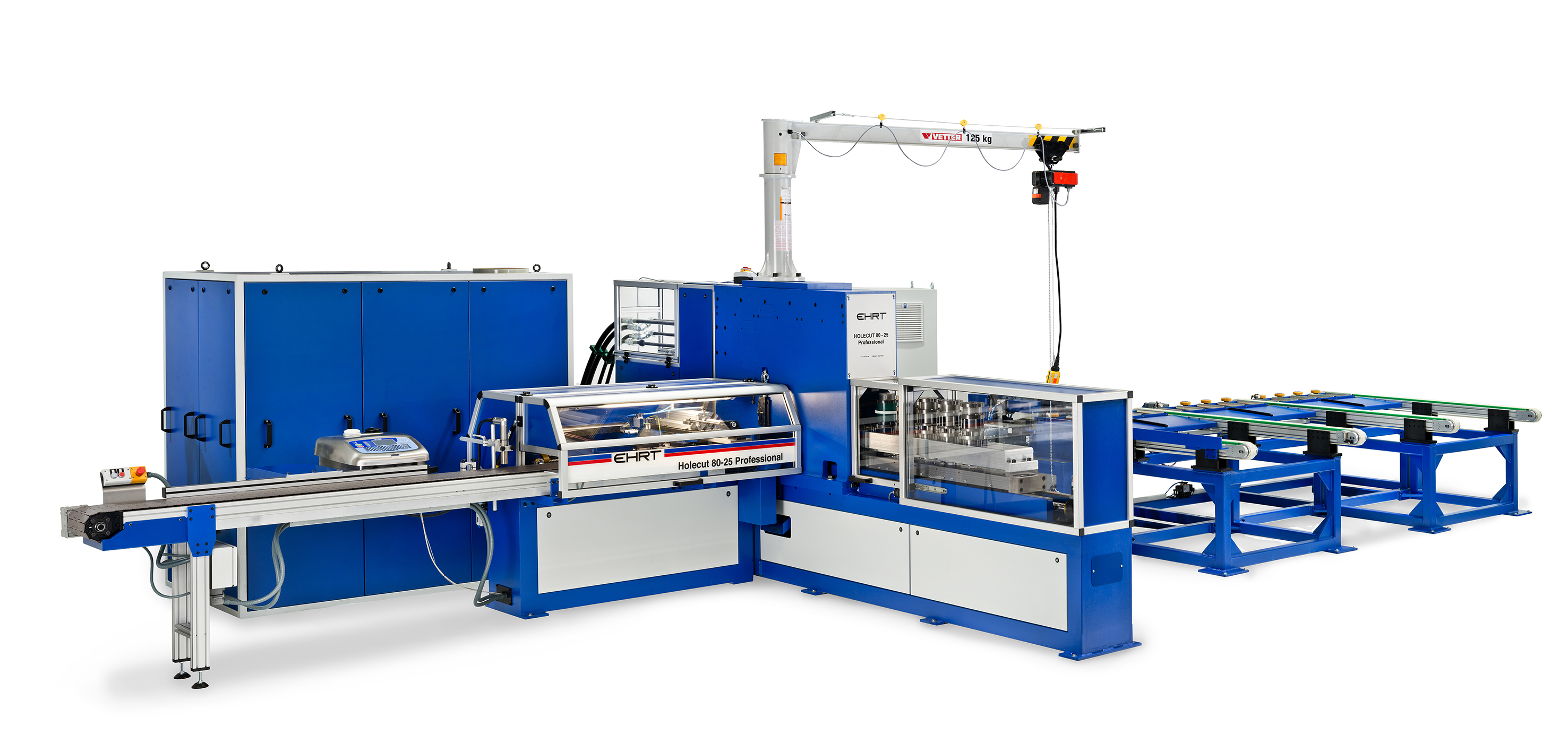

1、设备实物图片
2、设备技术参数
|
技术指标 |
规格 |
备注 |
|
设备尺寸 |
8575x6125x1906 |
长x宽x高 |
|
设备重量 |
6500 kg |
|
|
冲剪力 Punch Force |
600kN |
|
|
冲剪压力 Punch Pressure |
max. 280 bar |
|
|
冲剪系统 Punch System |
液压(hydraulic) 560kN |
oil volume 160l/250l, viscosity 46 |
|
材料宽度 Material Width |
15~260mm |
0.6~12” |
|
材料厚度 Material Thickness |
Steel:5~10mm Cu/Al:5~20mm |
Steel:0.1~0.4” Cu/Al:0.1~0.8” |
|
材料长度 Material Length |
150~6000mm |
1.2~2.36” |
|
刀具站数量 Number tool stations |
8 |
|
|
最多刀具 Max. number of punches |
43 |
6合1多子模*7 切刀模*1 |
|
一次切刀站 Single cutting station |
NO |
|
|
刀具外围尺寸 Punch cladding circle |
56mm |
6合1多子模*43mm |
|
定位速度 Positioning Speed |
80 m/min |
|
|
轴向加速度 Axis Acceleration |
4 m/s² |
|
|
轴定向精度 Axis Positioning Accuracy |
±0.05mm |
|
|
数控系统 CNC Control |
Beckoff |
|
|
外部供电 Electrical Connection |
3 Ph/N/PE 400V iEC |
|
|
熔断保护Fuse Protection |
125A |
|
|
压力空气消耗 Air consumption |
Max. 120 l/min |
|
|
外部供气 Air connection |
G ¼ , 6 bar |
|
|
控制单元 Control Unit |
Industrial PC |
with Windows 7 or higher |
|
软件 Software |
PowerPunch |
|
|
网络兼容 Network-Compatible |
YES |
|
|
外表颜色 Finishing |
RAL 5010 Gentian Blue |
Doors and Covering RAL 7035 Light Grey |
|
安全装置 Safety Installations |
All danger zones are secured according to CE standards (Cat 2) |
|
3、主要特点及功能
3.1 本设备属于EHRT专业型冲剪机，具有高可靠性，能满足高负荷生产需求。
3.2 专业型系列配备三个CNC控制轴，加工精度高。设备操作简易，操作员仅负责启动机器，放入材料，然后移走生产部件；对于进料和移走生产部件还可以通过不同选择尽可能实现自动化操作。这样，可以为生产过程节省大量时间，提高了生产效率。
3.3 EHRT的刀具系统可以简单快速地更换刀具，大限度地缩短安装时间。使用MultiTools 6合1多子模时，机器最多可安装42个冲刀和1个切断刀具。此外，最多还可以安装1-2个SingleTaps攻丝站。
3.4 EHRT采用软件+硬件的解决方案，各单台设备间可以进行连接，从而可以基于来自公共数据库的同一个生产文件来进行生产。
3.5 本设备控制器采用倍福（Beckhoff）的PLC，可以通过远程访问实现机器的维护和软件更新。
3.6 此外，设备还具有其它特点：如，1）在加工过程中，工件通过特殊夹具侧面夹紧，大限度地减少由夹具形状造成的对工件的任何损坏，由于采用了特殊夹具，可以在整个工件上进行冲孔；2）刀具配有特别坚固的弹簧，由于高的回缩力，甚至对于厚金属条杆可以用小的冲剪间隙生产。
