FXbend 1023-1547全自动折弯单元

文字:[大][中][小] 2019-8-30    浏览次数:1059


一、主要特点:

1.缩短编程时间:使用Fx Cell 3D软件,可以在非常短的时间内完成离线机械人编程;

2.主动式手臂:带有自动学习模式,工件重复精度高;

3.Euroamac完全自主研发的即插即用折弯单元系统:Euromac提供一套完整、可靠易用的解决方案,从机器和机器人整合到生产软件,每一部分都能自主设计开发。



二、可选方案:

1.STADARD适用于中小型工件,高效生产能力,占地23

6轴FXbend后挡料

库卡KR10 cybertech nano机器人

机器人基座

对中工作台

翻转支架

两个单元控制台

上料:带有两张1200 x 800mm工作桌

下料:2个欧洲标准托盘;适用于多收集盒的自动带式输送机和电动滚筒输送机(选配)。


2.PLUS适用于中小型工件,高效生产能力,占地30

6轴FXbend后挡料

库卡KR10 cybertech nano机器人

机器人基座

对中工作台

翻转支架

两个单元控制台

上料:带有两张1200 x 800mm工作桌

下料:2个欧洲标准托盘;适用于多收集盒的自动带式输送机和电动滚筒输送机


3.MAX-MAX7(7)适用于中小型工件,高效生产能力,占地54

6轴FXbend后挡料

库卡KR10 cybertech nano机器人

机器人基座

对中工作台

翻转支架

两个单元控制台

上料:带有两张1200 x 800mm工作桌

下料:欧洲标准电动滚筒输送带;自动带式下料到收集盒(可选)

最大可带7轴机械人



三、基本配置

1.在线软件:参数化程序的标准软件,配有FX CELL管理器,该功能最增值的是能够简单快速做工作中需要的任何变更,包括

修改折弯单元参数

选择正确的吸盘,启动或停用吸盘

选择或修改上料区位置

选择或修改下料区位置

启动或停用双金属片控制

以上这些都可以直接从FX软件上进行,不需要改变程序中的任何点

2.离线软件:FX CELL 3D(可选配),即使复杂需求,也能简单快速完成编程

离线编程软件能够在FX自动折弯单元中无缝使用,这是一个补充可选项,能够让机器人的运动快速达到预期,过程效率可以逐步去优化。基于3D图形显示和托盘化数据管理,它能够达到完全自动操作并降低生产时间。

通过FX Cell 3D软件,可以确保大部分工件都不需要去触碰到教学设备:

最小化编程时间以降低生产停机时间;

为任何个性化产品预测工作单元效率,并在需要时采取对策去提升效率;

简化机器人编程任务;

简单可视化和建立托盘化数据。

3.上料和下料:为任何产品需求提供最大化的上料/下料功能

在设计一套完整系统时,Euromac同时会非常注意零件上料/下料区的流程,以确保快速可靠的生产。通过加入多生产需求,FX折弯单元为上料/下料操作提供一套宽范围的解决方案。

上料:上料区带有2张预定位工作桌,它有一个用于定位工件的多孔模具;根据不同尺寸(1000 x 600,1500 x 800,2500 x 1000mm,提供了不同的上料区;此外,还提供上料工作桌的可选配置,在冲床或激光机床旁堆垛工件,以便叉车能够简便移动到折弯单元。

下料:自动工作站提供了多种下料方案,固定化托盘、10层自动堆垛托盘(可以另加5层,选配)和电动滚筒输送带快速下料;还能在这些方案中定位工件。

4.下料整合(选配):包括以下3种类型,

(1)输送带下料


(2)配置电动收集盒的输送带下料



(3)电动托盘下料:



5.吸盘:3种标准吸盘以及客户特殊需求的专用吸盘

适用于大尺寸工件的真空吸盘:外围尺寸430x280,可以插入最多8个吸盘,零件重量15kg(中心位置);


适用于中尺寸工件的真空吸盘:外围尺寸230x230,可以插入最多10个吸盘,零件重量5kg(中心位置);




适用于小尺寸工件的真空吸盘:可以插入3~20个吸盘,最多可分成8个独立区域有,零件重量3kg(中心位置)。

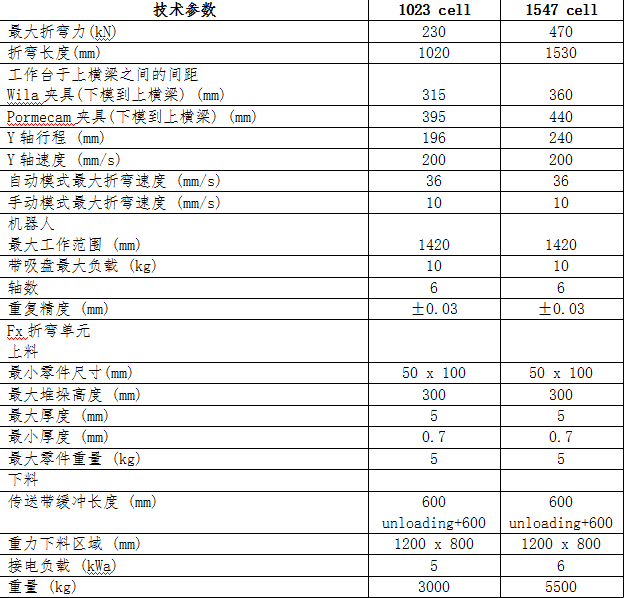

四、技术规格参数

1.1023/1547 STANDARD


2.1023/1547 PLUS



3.1023/1547 MAX
