>>产品介绍
1、设备实物图片
2、设备技术参数
|
技术指标 |
规格 |
备注 |
|
|
冲压能力 Press Capacity |
400kN |
|
|
|
最大行程 Stroke max |
200mm |
|
|
|
折弯操作 Bending operations |
平弯Flat bending |
200x20mm |
以铜 (Cu)为参照，最大的铜排尺寸宽x厚 |
|
侧弯 Edge bending |
120x10mm |
||
|
扭弯 Twist bending |
125x10mm |
||
|
动力系统 Power System |
电伺服(electric) |
|
|
|
工作缸 Working Cylinder |
工作台面上above table |
|
|
|
最大液压 Max hydraulic pressure |
280 bar |
等于28000kPa |
|
|
折弯精度 Bending Accuracy |
±0.1° |
|
|
|
快动速度 Rapid Movement |
35 mm/s |
|
|
|
微动速度 Inching |
10 mm/s |
|
|
|
回程 Return Stroke |
可调 |
|
|
|
工作高度 Working Height |
900mm |
|
|
|
外部供电 Electrical Connection |
3 Ph/N/PE 400V Iec |
|
|
|
熔断保护Fuse Protection |
16A |
|
|
|
压力空气消耗 Air consumption |
Max. 20 l/min |
|
|
|
外部供气 Air connection |
G ¼ , 6 bar |
|
|
|
控制单元 Control Unit |
Industrial PC |
with Windows 7 or higher |
|
|
软件 Software |
PowerBend |
|
|
|
网络兼容 Network-Compatible |
YES |
|
|
|
侧部限位器 Side Stop |
fully CNC controlled |
250 mm/s |
|
|
外表颜色 Finishing |
RAL 5010 Gentian Blue |
Doors and Covering RAL 7035 Light Grey |
|
|
安全装置 Safety Installations |
All danger zones are secured according to CE standards (Cat 2) |
|
|
3、主要特点及功能
3.1 本设备属于EHRT标准型折弯机，具有简便的操作性，设备高度模块化且能够灵活搭配，满足客户多种生产场景需求。
3.2 本设备配备的是200kN的液压缸，能满足各种折弯加工需求，轻松实现如双折弯、平弯、立弯、扭弯、闭合形状/U型弯曲，折弯精度达到±0.1°。
3.3 本设备更换模具快捷，搭配EHRT特殊的插件系统，实现在机器上更换模具且操作非常人性化，这就保证了模具的快速配置且保证更换后的折弯精度。强烈推荐采用EHRT的折弯模具，可以确保高的折弯重复精度，EHRT可提供多种不同折弯类型的模具，主要分为电子模和机械模两类。
3.4 本设备控制器采用倍福（Beckhoff）的PLC，可以通过远程访问实现机器的维护和软件更新。

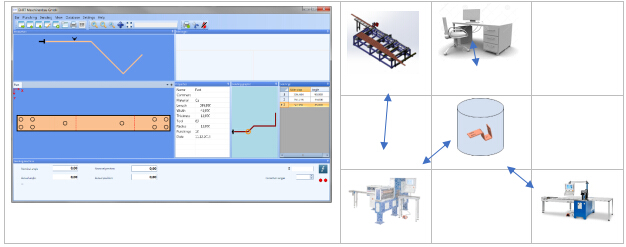

3.5 本设备搭配EHRT自主开发的PowerBend软件，EHRT提供的软件+硬件解决方案，轻松实现一体化的加工方案，提升加工效率。
